電動線性直動滑台驅動器

特性:

- PWM雙極性高微分驅動,分割精準。



- 馬達超低振動,低溫昇,低激磁聲。



- 體積小,質量輕。



- 適合搭配:28、42、56、60型二相步進馬達。


型號 最高解析度 最高反應頻率 驅動電流 電源輸入電壓範圍

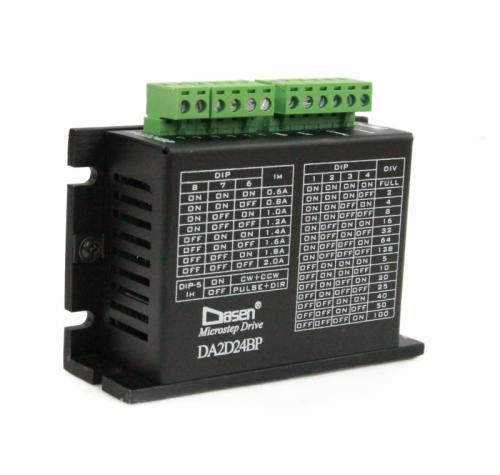

DA2D24BP 25600 分割 250 kpps 0.4A~2.0A DC18V~DC40V

指撥位置 指撥位置 指撥位置 指撥位置 細分   指撥位置 指撥位置 指撥位置 指撥位置 細分   指撥位置 指撥位置 指撥位置 電流
1 2 3 4     1 2 3 4     6 7 8
ON ON ON ON 全步   OFF ON ON ON 1000   ON ON ON 0.4A
ON ON ON OFF 400   OFF ON ON OFF 2000   OFF ON ON 0.8A
ON ON OFF ON 800   OFF ON OFF ON 4000   ON OFF ON 1.2A
ON ON OFF OFF 1600   OFF ON OFF OFF 5000   OFF OFF ON 1.6A
ON OFF ON ON 3200   OFF OFF ON ON 8000   ON ON OFF 2.0A
ON OFF ON OFF 6400   OFF OFF ON OFF 10000   OFF ON OFF 2.4A
ON OFF OFF ON 12800   OFF OFF OFF ON 20000   ON OFF OFF 2.8A
ON OFF OFF OFF 25600               OFF OFF OFF 3.2A

型號 最高解析度 最高反應頻率 驅動電流 電源輸入電壓範圍
DA2D33B 512000 分割 1000 kpps 0.4A~3.2A DC24V~DC36V

指撥位置 指撥位置 指撥位置 指撥位置 細分   指撥位置 指撥位置 指撥位置 指撥位置 細分   指撥位置 指撥位置 指撥位置 電流
1 2 3 4     1 2 3 4     6 7 8
ON ON ON ON 2   OFF ON ON ON 5   ON ON ON 0.4A
ON ON ON OFF 4   OFF ON ON OFF 10   OFF ON ON 0.8A
ON ON OFF ON 8   OFF ON OFF ON 20   ON OFF ON 1.2A
ON ON OFF OFF 16   OFF ON OFF OFF 25   OFF OFF ON 1.6A
ON OFF ON ON 32   OFF OFF ON ON 40   ON ON OFF 2.0A
ON OFF ON OFF 64   OFF OFF ON OFF 50   OFF ON OFF 2.4A
ON OFF OFF ON 128   OFF OFF OFF ON 100   ON OFF OFF 2.8A
ON OFF OFF OFF 256   OFF OFF OFF OFF 200   OFF OFF OFF 3.2A
