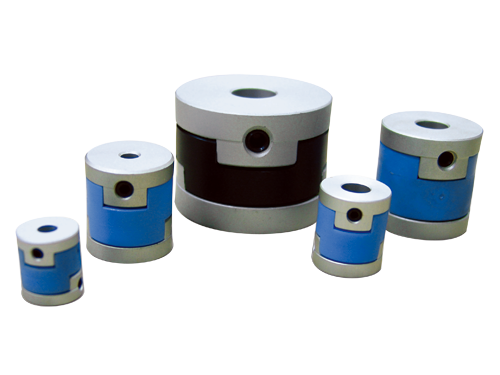

伺服撓性聯軸器MFL

特性:

- 藉轂和間隔環滑環,取得一極大允許偏心量和角偏度量。



- 偏差所引起的軸心負荷小,可減輕軸心負擔。



- 高扭力元件、高靈敏反應。



- 簡單設計、容易組裝。



- 免保養、優良抗油性和絕綠性。



- 可能使用溫度-20℃〜80℃



- 兩端不同孔徑的產品標準化。



- 止付螺絲型固定。



- MFL 本體:鋁合金材質。


Unit:mm
產品編號 常用扭矩
(N.m)
最大扭矩
(N.m)
最高迴轉數
(min-1)
慣性
(kg.㎡)
容許偏心量
(mm)
容許角偏差
(°)
質量
(g)
MFL-16 0.7 1.4 9500 3.0 x 10-7 1.0 6.5
MFL-20 1.2 2.4 7600 1.1 x 10-6 1.5 14.0
MFL-25 2.0 4.0 6100 2.7 x 10-6 2.0 27.0
MFL-32 4.5 9.0 4800 9.0 x 10-6 2.5 45.0
MFL-40 9.0 18.0 3800 2.2 x 10-5 3.0 80.0
MFL-50 18.0 36.0 3100 6.3 x 10-4 3.5 150.0
* 最大孔徑時慣性矩
** 最大孔徑時質量

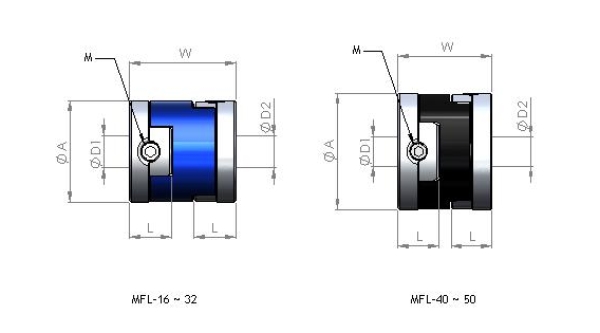

Unit:mm
產品編號 A L W 標準孔徑
D1 x D2 (公差 H8)
Min D1
標準孔徑
D1 x D2 (公差 H8)
Max D2
M
MFL-16 16 7 18 4 6

2-M3

MFL-20 20 9 23 4 8

2-M4

MFL-25 25 11 28 5 10

2-M5

MFL-32 32 13 33 6 14

2-M6

MFL-40 40 14 32 10 16

2-M6

MFL-50 50 17 38 12 20

2-M8
