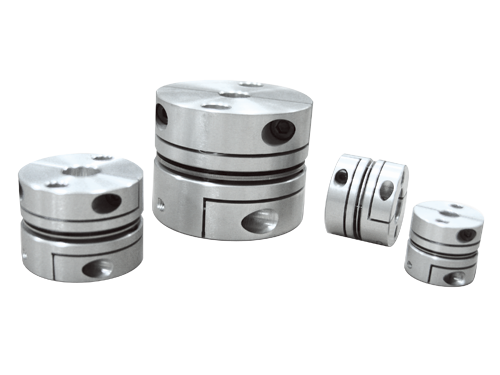

伺服撓性聯軸器MHS-C

特性:

- 簧片型撓性聯軸器。



- 長度短、體積小巧。



- 單組不銹鋼簧片可容許偏角和軸向偏差;但不容許偏心。



- 適於中小型伺服馬達精密定位傳動。



- 低慣性、無背隙。



- 兩端不同孔徑的產品標準化。



- 夾鉗螺絲型固定。



- MHS-C 本體:鋁合金材質。


Unit:mm
產品編號 常用扭矩
(N.m)
最大扭矩
(N.m)
最高迴轉數
(min-1)
慣性
(kg.㎡)
容許角偏差
(°)
容許軸向位差
(mm)
質量
(g)
MHS-27C 1.8 3.6 10000

3.1 x 10-6

±0.15

30.0

MHS-35C 4.0 8.0 10000

8.0 x 10-6

±0.2

54.0

MHS-40C 7.0 14.0 10000

2.0 x 10-5

±0.25

94.0

MHS-45C 10.0 20.0 10000

2.8 x 10-5

±0.3

112.0

MHS-50C 16.0 32.0 10000

6.6 x 10-5

±0.35

189.0

MHS-57C 26.0 52.0 10000

9.8 x 10-5

±0.4

242.0

MHS-68C 62.0

124.0

10000

24.0 x 10-5

±0.45

408.0

MHS-82C 100.0

200.0

10000

6.8 x 10-4

±0.6

791.0

MHS-95C 180.0

360.0

10000

10.8 x 10-4

±0.65

1024.0


* 最大孔徑時慣性矩
** 最大孔徑時質量

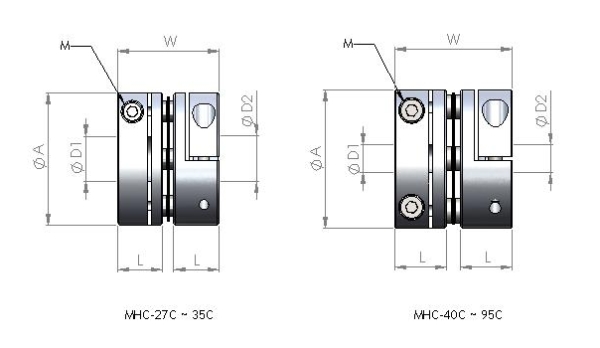

Unit:mm
產品編號 A L W 標準孔徑
D1 x D2 (公差 H8)
Min D1
標準孔徑
D1 x D2 (公差 H8)
Max D2
M
MHS-27C 27 11 24.5 5 10

2-M3

MHS-35C 35 12 27 6 14

2-M3

MHS-40C 40 15 34 8 16

4-M4

MHS-45C 45 15 34 10

20

4-M4

MHS-50C 50 20 45 12 22

4-M5

MHS-57C 57 20 45 12 25

4-M5

MHS-68C 68 24 54 14 32

4-M6

MHS-82C 82 30 68 19 35

4-M8

MHS-C95C 95 30 68 22 45

4-M8
