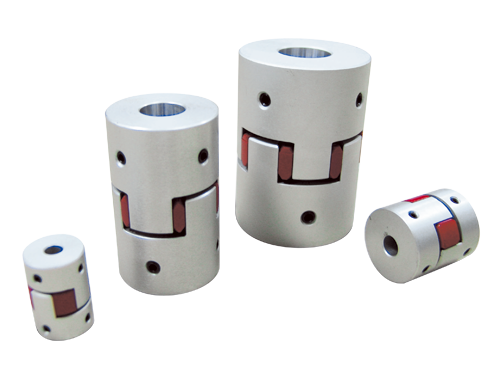

伺服撓性聯軸器MTC

特性:

- 高扭矩、吸收振動、彈性間隔體壓入式。



- 超高扭轉剛性,低慣性和卓越的應答度。



- 吸收振動,可容許偏心、偏角及軸向偏差。



- 具有電氣絕綠性。



- 順、逆時針迴轉特性完全相同。



- 兩端不同孔徑的產品標準化。



- 止付螺絲型固定。



- MTC 本體:鋁合金材質。


Unit:mm
產品編號 常用扭矩
(N.m)
最大扭矩
(N.m)
最高迴轉數
(min-1)
慣性
(kg.㎡)
容許偏心量
(mm)
容許角偏差
(°)
容許軸向位差
(mm)
質量
(g)
MTC-20-RD 5.0 10.0 19000

1.0 x 10-6

0.10 ±0.8

18.0

MTC-30-RD 12.5 25.0 13000 5.9 x 10-6 0.10 ±1.0

46.0

MTC-40-RD 17.0 34.0 9600 4.0 x 10-5 0.10 ±1.2

150.0

MTC-55-RD 60.0 120.0 7000 1.7 x 10-4 0.10 ±1.4

350.0

MTC-65-RD 160.0 320.0 5900 3.9 x 10-4 0.10 ±1.5

570.0


* 最大孔徑時慣性矩
** 最大孔徑時質量

Unit:mm

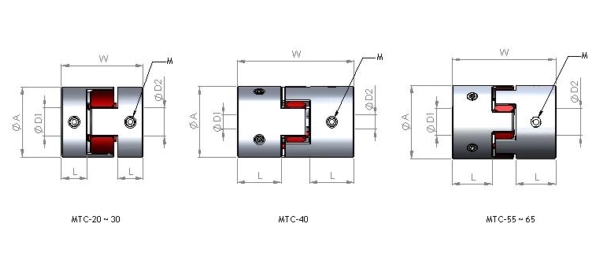

產品編號 A L W 標準孔徑
D1 x D2 (公差 H8)
Min D1
標準孔徑
D1 x D2 (公差 H8)
Max D2
M
MTC-20-RD 20 10 30 4 8

4-M3

MTC-30-RD 30 11 35 6 14

4-M4

MTC-40-RD 40 25 66 8 20

4-M5

MTC-55-RD 55 30 78 10 25

4-M6

MTC-65-RD 65 35 90 12 35

4-M8
