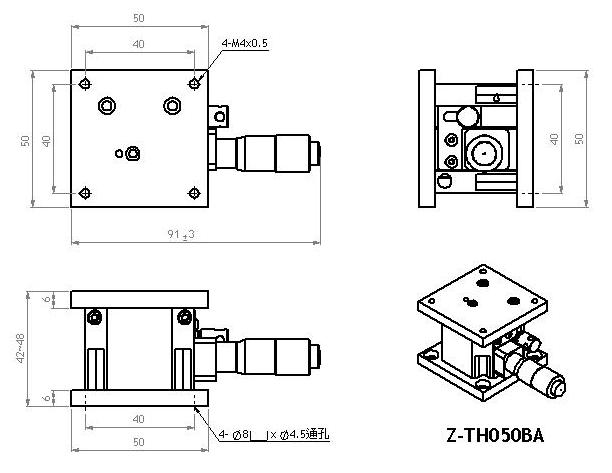

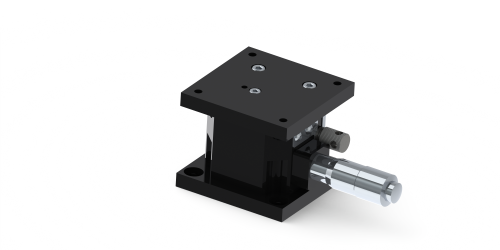

精密線性直動滑台Z-TH050BA

特性:

採用了高剛性交叉直線導軌結構的薄型平台,模組化結構設計,多軸向自由

搭配組合,實現高剛性、高精度的模組結構單元。其特點如下:



- 對應多軸向工需求

    藉由安裝所需軸數的模組,可以自由對應各種工作應用。



- 超薄型、輕量、穩度

    因為採用VR滾柱模組,搭配航太鋁材本體,依此實現了薄而輕而穩的機構。



- 高剛性、高精度

    對構成模組的交叉直線導軌施加了預壓,搭配精密測微頭,是高精度、高剛

    性的結構。


規格型號

產品編號 移動方向 台面尺寸
( mm )
移動量
( mm )
微調量
( μm )
移動精度
( μm )
平行精度
( μm )
耐荷重
( kgf )
質量
( kg )
Z-TH050BA Z Axis 50 × 50 0 ~ 6 10 5 30 2 ( 19.6N ) 0.24
