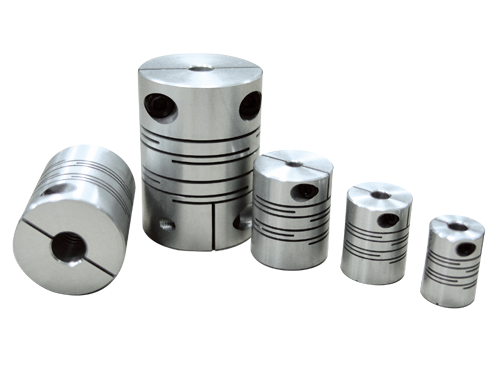

伺服撓性聯軸器MFC-C/MFCS-C

特性:

- 一體狹縫切割型金屬撓性聯軸器。



- 零作用力。



- 藉由彈性作用,完美吸收軸偏移,角偏差,軸端部位差。



- 高扭力,高負荷。



- 順、逆時針迴轉特性完全相同。



- 免保養,抗油,抗化學性。



- 夾鉗螺絲型固定。



- MFC-C 本體:鋁合金材質。



- MFCS-C 本體:不銹鋼材質。


unit:mm
產品編號 常用扭矩
(N.m)
最大扭矩
(N.m)
最高迴轉數
(min-1)
慣性
(kg.㎡)
容許偏心量
(mm)
容許角偏差
(°)
容許軸向位差
(mm)
質量
(g)
MFC-16C 0.3 0.6 9500 3.5 x 10-7 0.10 ±0.4 9.1
MFC-20C 0.5 1.0 7600 8.7 x 10-7 0.10 ±0.4 16.5
MFC-25C 1.1 2.2 6100 2.2 x 10-6 0.15 ±0.5

29.0

MFC-32C 2.0 4.0 4800 9.1 x 10-5 0.15 ±0.5

67.0

MFC-40C 5.0 10.0 3800 2.9 x 10-4 0.20 ±0.5

138.0

MFC-50C 10.0 20.0 3100 1.3 x 10-4 0.20 ±0.5

260.0

MFCS-16C 0.5 1.0 9500 9.2 x 10-7 0.10 ±0.3

27.0

MFCS-20C 1.0 2.0 7600 2.5 x 10-6 0.10 ±0.3

45.0

MFCS-25C 2.1 4.2 6100 7.4 x 10-6 0.15 ±0.4

87.0

MFCS-32C 3.5 7.0 4800 2.7 x 10-5 0.15 ±0.5

180.0

* 最大孔徑時慣性矩
** 最大孔徑時質量

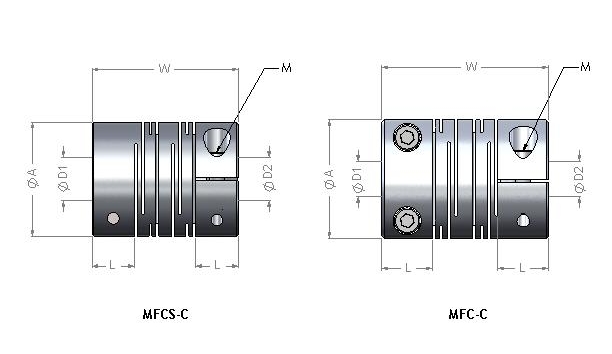

unit:mm
產品編號 A L W 標準孔徑
D1 x D2 (公差 H8)
Min D1
標準孔徑
D1 x D2 (公差 H8)
Max D2
M
MFC-16C 16 6.5 23 5 6

4-M2.5

MFC-20C 20 7.5 26 5 8

4-M2.5

MFC-25C 25 8.5 31 5 10

4-M3

MFC-32C 32 12 41 6 14

4-M4

MFC-40C 40 17 56 8 16

4-M5

MFC-50C 50 21 71 12 18

4-M6

MFCS-16C 16 6.5 23 5 6

2-M2.5

MFCS-20C 20 7.5 26 5 8

2-M2.5

MFCS-25C 25 8.5 31 5 10

2-M3

MFCS-32C 32 12 41 6 14

2-M4
