特性: 采用了高刚性交叉直线导轨结构的薄型平台，一体式的马达电控连结；模块 化结构设计，多轴向自由搭配组合，实现高刚性、高精度的模块结构单元。 其特点如下：
- 对应多轴向工作需求 藉由安装所需轴数的模块，可以自由对应各种工作应用。
- 机电一体式设计 马达、感测组件、连结线组、一体化设计，抗干扰，后续维护简易便利。
- 超薄型、轻量、稳度 因为采用VR滚柱模块，搭配航天铝材本体，依此实现了薄而轻而稳的机构。
- 高刚性、高精度 对构成模块的交叉直线导轨和施加了预压，搭配精密级滚珠导螺杆，是高精 度、高刚性的结构。
- 高稳定度、低震动、低噪音 旋转台设计巧，一体化结构，搭置精密级蜗轮、蜗杆组件，进行旋转 位移时 ，展现高精度、高稳定度、低震动、低噪音的运转特性。
|

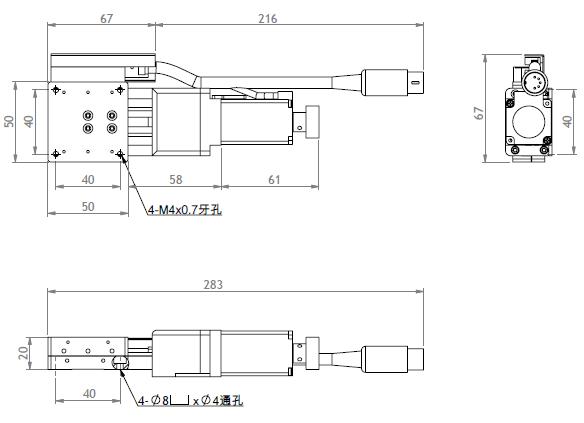

机械规格 |
| 产品名称 | 台面尺寸( mm ) | 移动行程( mm ) |
动荷重 | 平行精度( μm ) | 反复定位精度( μm ) | 运动直线精度( μm ) | 运动平行精度( μm ) | Max最高速度( mm/sec ) | 螺杆导程( mm) | 本体重量( kg ) | 本体材质 | 表面处理 |
| X-STWS-050A-C1 | 50 × 50 | ± 7.5 | 5 ( 49N ) | 20 | ± 1 | 3 | 10 | 10 | 1 | 0.7 | 铝合金 | 黑色铝处理 |
| X-STWS-050A-C5 | 50 × 50 | ± 7.5 | 5 ( 49N ) | 20 | ± 5 | 3 | 10 | 10 | 1 | 0.6 | 铝合金 | 黑色铝处理 |
电器规格 |
| 二相微步进马达型号 | 基本步级角( ° ) | 额定电压( V ) | 额定电流( A ) | 激磁最大静力矩( kgf.com ) | 传感器型号 | 传感器电压 |
| 28H700-001 | 1.8 | 1.8 | 1.5 | 0.7 | EE-SX4134 | 24 |
| 驱动器型号 | 最高分辨率( PPS/REV ) | 驱动电流( A ) | 电源输入电压( DC V ) | 最高反应率( KPPS ) | 连接器接头 |
| DA-2D33B | 51200 | 0.4 ~ 3.2 | 24 ~ 36 | 1000 | 12 pin metal male connector |
