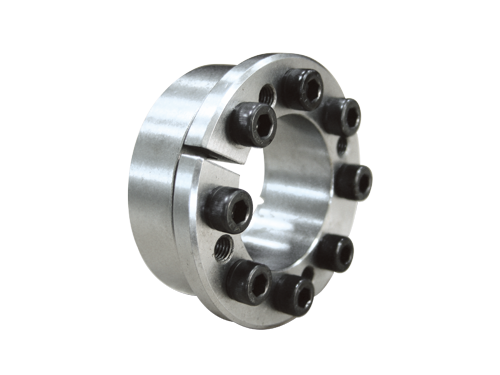

免鍵式軸環GSES

特性:

- 自動對心型。



- 廣泛的用於夾鉗式零件。



- 短尺寸。



- 減短安裝時間。



- 請至網站上參閱我們的安裝說明。



- GSES 本體：AISI 1045合金鋼材質。

unit:mm
產品編號 螺絲旋緊扭矩
TS (N.m)		 TS下傳達扭矩
T (N.m)		 軸向推力
F (KN)		 輪毂面壓力
P (N/m㎡)		 重量
kg
GSES-06 3 6.2 4 53 0.02
GSES-08 5 18 4.7 70 0.03
GSES-09 5 21 4.7 68 0.04
GSES-10 5 30 6.2 87 0.06
GSES-11 5 34 6.2 84 0.06
GSES-12 5 47 7.8 100 0.07
GSES-13 5 50 7.8 97 0.08
GSES-14 11 70 10 87 0.08
GSES-15 11 75 10 84 0.08
GSES-16 11 80 10 81 0.08
GSES-17 11 105 12.5 99 0.09
GSES-18 11 110 12.5 96 0.10
GSES-19 17 290 30 100 0.26
GSES-20 17 320 32 100 0.25
GSES-22 17 320 32 100 0.25
GSES-24 17 360 32 100 0.27
GSES-25 17 420 34 100 0.27
GSES-28 17 500 34 100 0.32
GSES-30 17 520 34 100 0.35
GSES-32 17 770 48 110 0.37
GSES-35 17 840 48 110 0.34
GSES-38 17 910 48 110 0.40
GSES-40 17 960 48 110 0.38
GSES-42 41 1000 65 110 0.65
GSES-45 41 1500 65 110 0.63
GSES-48 41 2000 85 140 0.70
GSES-50 41 2100 85 140 0.68
GSES-55 41 2500 95 140 0.73
GSES-60 41 2700 90 130

0.78
GSES-65 41 3200 100 140

0.83
GSES-70 83 4900 140 140 1.33
GSES-75 83 5300 140 130 1.40
GSES-80 83

5600

 140 130 1.48
GSES-85 83 6700 160 130 1.55
GSES-90 83 7100 160 130 1.63
GSES-95 83 9100 195 135 1.70
GSES-100 145 10200 200 150 2.60
GSES-110 145 10600 200 150 2.80
GSES-120 145 13000 216 140 3.00
GSES-130 145 18900 290 135 4.60
GSES-140 230 20500 333 125 4.90
GSES-150 230 25000 362 120 5.20
GSES-160 230 29000 362 130 5.50
GSES-170 230 34000 400 135 7.75
GSES-180 230 36000 400 120 8.15
GSES-190 230 47500 500 115 9.50
GSES-200 230 50000 500 140 9.90


unit:mm
產品編號 d
(mm)		 D
(mm)		 D1
(mm)		 A
(mm)		 A1
(mm)		 B
(mm)		 L
(mm)		 M
(mm)
GSES-06 6 19 21.5 10.5 8 13.5 16.5 M3
GSES-08 8 22 25 13 10 17 21 M4
GSES-09 9 23 26 13 10 17 21 M4
GSES-10 10 24 27 13 10 17 21 M4
GSES-11 11 25 28 13 10 17 21 M4
GSES-12 12 26 29 13 10 17 21 M4
GSES-13 13 27 30 13 10 17 21 M4
GSES-14 14 31 34 16 12.5 21 26 M5
GSES-15 15 32 35 16 12.5 21 26 M5
GSES-16 16 33 36 16 12.5 21 26 M5
GSES-17 17 34 37 16 12.5 21 26 M5
GSES-18 18 35 38 16 12.5 21 26 M5
GSES-19 19 47 56 22 17 28 34 M6
GSES-20 20 47 56 22 17 28 34 M6
GSES-22 22 47 56 22 17 28 34 M6
GSES-24 24 50 59 22 17 28 34 M6
GSES-25 25 50 59 22 17 28 34 M6
GSES-28 28 55 64 22 17 28 34 M6
GSES-30 30 55 64 22 17 28 34 M6
GSES-32 32 60 69 22 17 28 34 M6
GSES-35 35 60 69 22 17 28 34 M6
GSES-38 38 65 74 22 17 28 34 M6
GSES-40 40 65 74 22 17 28 34 M6
GSES-42 42 75 84 25 20 33 41 M8
GSES-45 45 75 84 25 20 33 41 M8
GSES-48 48 80 89 25 20 33 41 M8
GSES-50 50 80 89 25 20 33 41 M8
GSES-55 55 85 94 25 20 33 41 M8
GSES-60 60 90 99 25 20 33 41 M8
GSES-65 65 95 104 25 20 33 41 M8
GSES-70 70 110 119 30 24 40 50 M10
GSES-75 75 115 124 30 24 40 50 M10
GSES-80 80 120 129 30 24 40 50 M10
GSES-85 85 125 134 30 24 40 50 M10
GSES-90 90 130 139 30 24 40 50 M10
GSES-95 95 135 144 30 24 40 50 M10
GSES-100 100 145 154 32 26 44 56 M12
GSES-110 110 155 164 32 26 44 56 M12
GSES-120 120 165 174 32 26 44 56 M12
GSES-130 130 180 189 40 34 54 64 M14
GSES-140 140 190 199 40 34 54 68 M14
GSES-150 150 200 209 40 34 54 68 M14
GSES-160 160 210 219 40 34 54 68 M14
GSES-170 170 225 234 50 44 64 78 M14
GSES-180 180 235 244 50 44 64 78 M14
GSES-190 190 250 259 50 44 64 78 M14
GSES-200 200 260 269 50 44 64 78 M14
