特性:
- 軸套和間隔塊的滑動作用，可容許較大的偏心和偏角。
- 偏差所引起的軸心負荷小，可減輕軸心負擔。
- 結構簡單，安裝容易。
- 電氣絕綠性。
- 可能使用溫度：
- 兩端不同孔徑的產品標準化。
- 夾鉗螺絲型固定。
- MFR-C 本體：鋁合金材質。 |
| Unit:mm |
| 產品編號 | 常用扭矩(N.m) | 最大扭矩(N.m) | 最高迴轉數(min-1) | 慣性(kg.㎡) | 容許偏心量(mm) | 容許角偏差(°) | 質量(g) |
| MFR-44C | 13.0 | 26.0 | 12000 | 3.7 x 10-5 | 1.0 | 2° | 129.0 |
| MFR-55C | 20.0 | 40.0 | 10000 | 1.1 x 10-4 | 1.5 | 2° | 250.0 |
| MFR-70C | 36.0 | 72.0 | 8000 | 3.9 x 10-4 | 2.0 | 2° | 512.0 |

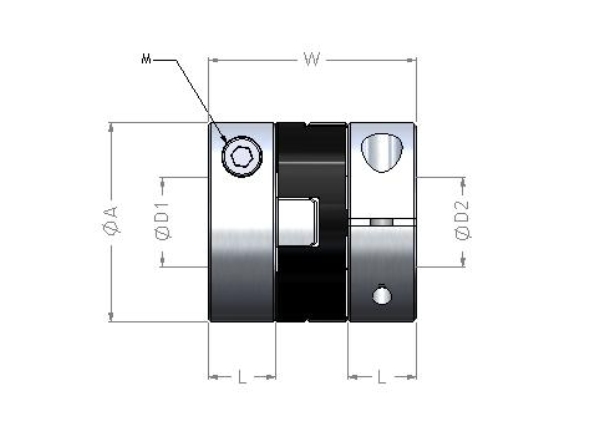

| 產品編號 | A | L | W | 標準孔徑D1 x D2 (公差 H8)Min D1 | 標準孔徑D1 x D2 (公差 H8)Max D2 | M |
| MFR-44C | 44 | 15 | 46 | 14 | 20 | 2-M5 |
| MFR-55C | 55 | 19 | 57 | 18 | 25 | 2-M6 |
| MFR-70C | 70 | 25 | 77 | 22 | 35 | 2-M8 |
