特性: - 簧片式撓性聯軸器。
- 長度短、體積小巧。
- 單組不銹鋼簧片可容許偏角和軸向偏差，但不容許偏心。
- 適於中小型伺服馬達精密定位傳動。
- 低慣性、無背隙。
- 兩端不同孔徑的產品標準化。
- 夾鉗螺絲型固定。
- XHSA-C 本體：鋁合金材質。 |
| Unit:mm |
| 產品編號 | 常用扭矩(N.m) | 最大扭矩(N.m) | 最高迴轉數(min-1) | 慣性(kg.㎡) | 容許角偏差(°) | 容許軸向位差(mm) | 質量(g) |
| XHSA-27C | 2.5 | 5.0 | 23000 | 2.9 x 10-6 | 1° | ±0.2 | 28.0 |
| XHSA-35C | 5.0 | 10.0 | 18000 | 7.9 x 10-6 | 1° | ±0.2 | 53.0 |
| XHSA-40C | 9.0 | 18.0 | 16000 | 1.9 x 10-5 | 1° | ±0.3 | 87.0 |
| XHSA-45C | 12.0 | 24.0 | 14000 | 2.7 x 10-5 | 1° | ±0.3 | 109.0 |
| XHSA-50C | 18.0 | 36.0 | 12000 | 6.6 x 10-5 | 1° | ±0.3 | 184.0 |
| XHSA-57C | 26.0 | 52.0 | 11000 | 9.7 x 10-5 | 1° | ±0.4 | 237.0 |
| XHSA-68C | 62.0 | 124.0 | 10000 | 23.7 x 10-5 | 1° | ±0.4 | 398.0 |

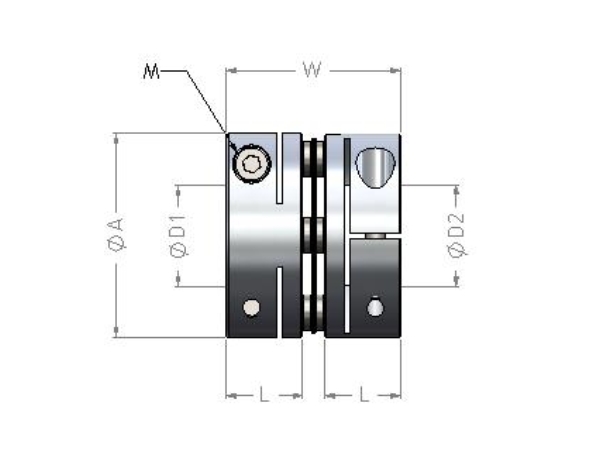

| Unit:mm |
| 產品編號 | A | L | W | 標準孔徑D1 x D2 (公差 H8)Min D1 | 標準孔徑D1 x D2 (公差 H8)Max D2 | M |
| XHSA-27C | 27 | 11 | 24.5 | 5 | 14 | 4-M3 |
| XHSA-35C | 35 | 12 | 27 | 6 | 16 | 4-M3 |
| XHSA-40C | 40 | 15 | 34 | 8 | 20 | 4-M4 |
| XHSA-45C | 45 | 15 | 34 | 8 | 22 | 4-M4 |
| XHSA-50C | 50 | 20 | 45 | 10 | 25 | 4-M5 |
| XHSA-57C | 57 | 20 | 45 | 12 | 28 | 4-M5 |
| XHSA-68C | 68 | 24 | 54 | 14 | 35 | 4-M6 |
