电动线性直动滑台驱动器

特性:

- PWM双极性高微分驱动，分割精准。



- 马达超低振动，低温升，低激磁声。



- 体积小，质量轻。



- 适合搭配：28、42、56、60型二相步进马达。

型号 最高分辨率 最高反应频率 驱动电流 电源输入电压范围
DA2D24BP 25600 分割 250 kpps 0.4A~2.0A DC18V~DC40V

指拨位置 指拨位置 指拨位置 指拨位置 细分   指拨位置 指拨位置 指拨位置 指拨位置 细分   指拨位置 指拨位置 指拨位置 电流
1 2 3 4     1 2 3 4     6 7 8
ON ON ON ON 全步   OFF ON ON ON 1000   ON ON ON 0.4A
ON ON ON OFF 400   OFF ON ON OFF 2000   OFF ON ON 0.8A
ON ON OFF ON 800   OFF ON OFF ON 4000   ON OFF ON 1.2A
ON ON OFF OFF 1600   OFF ON OFF OFF 5000   OFF OFF ON 1.6A
ON OFF ON ON 3200   OFF OFF ON ON 8000   ON ON OFF 2.0A
ON OFF ON OFF 6400   OFF OFF ON OFF 10000   OFF ON OFF 2.4A
ON OFF OFF ON 12800   OFF OFF OFF ON 20000   ON OFF OFF 2.8A
ON OFF OFF OFF 25600               OFF OFF OFF 3.2A

型号 最高分辨率 最高反应频率 驱动电流 电源输入电压范围

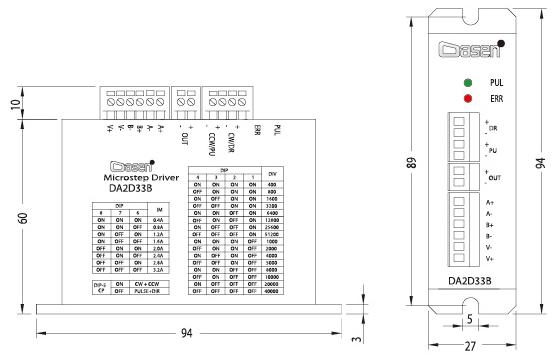

DA2D33B 51200 分割 1000 kpps 0.4A~3.2A DC24V~DC36V

指拨位置 指拨位置 指拨位置 指拨位置 细分   指拨位置 指拨位置 指拨位置 指拨位置 细分   指拨位置 指拨位置 指拨位置 电流
1 2 3 4     1 2 3 4     6 7 8
ON ON ON ON 2   OFF ON ON ON 5   ON ON ON 0.4A
ON ON ON OFF 4   OFF ON ON OFF 10   OFF ON ON 0.8A
ON ON OFF ON 8   OFF ON OFF ON 20   ON OFF ON 1.2A
ON ON OFF OFF 16   OFF ON OFF OFF 25   OFF OFF ON 1.6A
ON OFF ON ON 32   OFF OFF ON ON 40   ON ON OFF 2.0A
ON OFF ON OFF 64   OFF OFF ON OFF 50   OFF ON OFF 2.4A
ON OFF OFF ON 128   OFF OFF OFF ON 100   ON OFF OFF 2.8A
ON OFF OFF OFF 256   OFF OFF OFF OFF 200   OFF OFF OFF 3.2A
