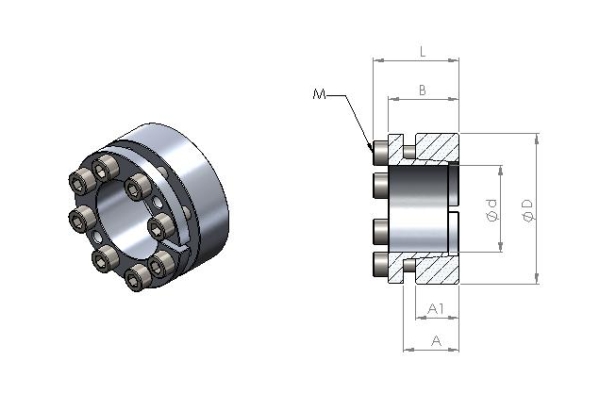

免键式轴环GSDS

特性:

- 自动对心型。



- 广泛的用于夹钳式零件。



- 短尺寸。



- 减短安装时间。



- 请至网站上参阅我们的安装说明。



- GSDS 本体：AISI 1045合金钢材质。

unit:mm
产品编号 螺丝旋紧扭矩
TS (N.m)		 TS下传达扭矩
T (N.m)		 轴向推力
F (KN)		 轮毂面压力
P (N/m㎡)		 重量
kg
GSDS-06 2.3 6.2 4 53 0.02
GSDS-08 3.9 18 4.7 70 0.03
GSDS-09 3.9 21 4.7 68 0.04
GSDS-10 3.9 30 6.2 87 0.06
GSDS-11 3.9 34 6.2 84 0.06
GSDS-12 3.9 47 7.8 100 0.07
GSDS-13 3.9 50 7.8 97 0.08
GSDS-14 8 70 10 87 0.08
GSDS-15 8 75 10 84 0.08
GSDS-16 8 80 10 81 0.08
GSDS-17 8 105 12.5 99 0.09
GSDS-18 8 110 12.5 96 0.10
GSDS-19 14 290 30 100 0.26
GSDS-20 14 320 32 100 0.25
GSDS-22 14 320 32 100 0.25
GSDS-24 14 360 32 100 0.27
GSDS-25 14 420 34 100 0.27
GSDS-28 14 500 34 100 0.32
GSDS-30 14 520 34 100 0.35
GSDS-32 14 770 48 110 0.37
GSDS-35 14 840 48 110 0.34
GSDS-38 14 910 48 110 0.40
GSDS-40 14 960 48 110 0.38
GSDS-42 35 1000 65

110

 0.65
GSDS-45 35 1500 65 110 0.63
GSDS-48 35 2000 85 140 0.70
GSDS-50 35 2100 85 140 0.68
GSDS-55 35 2500 95 140 0.73
GSDS-60 35 2700 90 130 0.78
GSDS-65 35 3200 100 140 0.83
GSDS-70 70 4900 140 140 1.33
GSDS-75 70 5300 140 130 1.40
GSDS-80 70 5600 140 130 1.48
GSDS-85 70 6700 160 130 1.55
GSDS-90 70 7100 160 130 1.63
GSDS-95 70 9100

195

 135 1.70
GSDS-100 125 10200 200 150 2.60
GSDS-110 125 10600 200 150 2.80
GSDS-120 125 13000 216 140 3.00
GSDS-130 125 18900 290 135 4.60
GSDS-140 190 20500 333 125 4.90
GSDS-150 190 25000 362 120 5.20
GSDS-160 190 29000 362 130 5.50
GSDS-170 190 34000 400 135 7.75
GSDS-180 190 36000 400 120 8.15
GSDS-190 190 47500 500 115 9.50
GSDS-200 190 50000 500 140 9.90

unit:mm
产品编号 d
(mm)		 D
(mm)		 A
(mm)		 A1
(mm)		 B
(mm)		 L
(mm)		 M
(mm)
GSDS-06 6 19 10.5 8 13.5 16.5 M3
GSDS-08 8 22 13 10 17 21 M3
GSDS-09 9 23 13 10 17 21 M3
GSDS-10 10 24 13 10 17 21 M3
GSDS-11 11 25 13 10 17 21 M3
GSDS-12 12 26 13 10 17 21 M3
GSDS-13 13 27 13 10 17 21 M3
GSDS-14 14 31 16 12.5 21 26 M4
GSDS-15 15 32 16 12.5 21 26 M4
GSDS-16 16 33 16 12.5 21 26 M4
GSDS-17 17 34 16 12.5 21 26 M4
GSDS-18 18 35 16 12.5 21 26 M4
GSDS-19 19 47 22 17 28 34 M6
GSDS-20 20 47 22 17 28 34 M6
GSDS-22 22 47 22 17 28 34 M6
GSDS-24 24 50 22 17 28 34 M6
GSDS-25 25 50 22 17 28 34 M6
GSDS-28 28 55 22 17 28 34 M6
GSDS-30 30 55 22 17 28 34 M6
GSDS-32 32 60 22 17 28 34 M6
GSDS-35 35 60 22 17 28 34 M6
GSDS-38 38 65 22 17 28 34 M6
GSDS-40 40 65 22 17 28 34 M6
GSDS-42 42 75 25 20 33 41 M8
GSDS-45 45 75 25 20 33 41 M8
GSDS-48 48 80 25 20 33 41 M8
GSDS-50 50 80 25 20 33 41 M8
GSDS-55 55 85 25 20 33 41 M8
GSDS-60 60 90 25 20 33 41 M8
GSDS-65 65 95 25 20 33 41 M8
GSDS-70 70 110 30 24 40 50 M10
GSDS-75 75 115 30 24 40 50 M10
GSDS-80 80 120 30 24 40 50 M10
GSDS-85 85 125 30 24 40 50 M10
GSDS-90 90 130 30 24 40 50 M10
GSDS-95 95 135 30 24 40 50 M10
GSDS-100 100 145 32 26 44 56 M12
GSDS-110 110 155 32 26 44 56 M12
GSDS-120 120 165 32 26 44 56 M12
GSDS-130 130 180 40 34 54 64 M12
GSDS-140 140 190 40 34 54 68 M14
GSDS-150 150 200 40 34 54 68 M14
GSDS-160 160 210 40 34 54 68 M14
GSDS-170 170 225 50 44 64 78 M14
GSDS-180 180 235 50 44 64 78 M14
GSDS-190 190 250 50 44 64 78 M14
GSDS-200 200 265 50 44 64 78 M14
